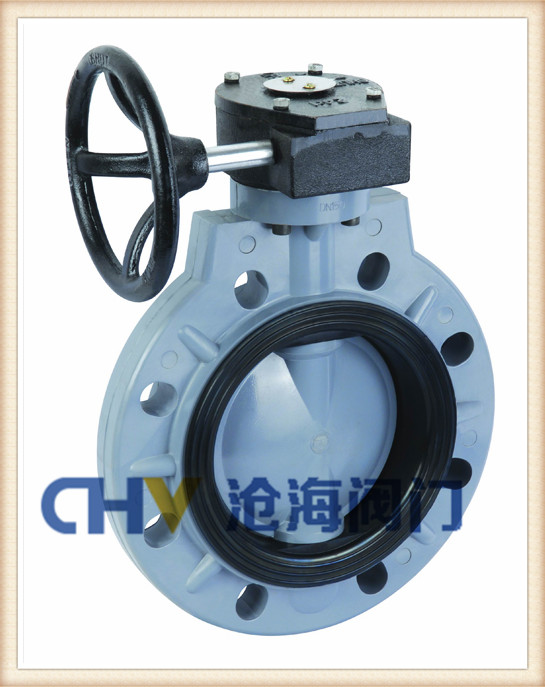

CPVC渦輪蝶閥-D371X渦輪塑料蝶閥

蝶閥塑料蝶閥塑料對夾蝶閥塑料手柄蝶閥塑料手動蝶閥塑料化工蝶閥 FRPP塑料蝶閥 UPVC塑料蝶閥 CPVC塑料蝶閥 PVDF塑料蝶閥 PPH塑料蝶閥塑料防腐蝶閥滄海塑料蝶閥塑料蝶閥廠家塑料蝶閥價格塑料蝶閥尺寸塑料蝶閥作用塑料蝶閥重量渦輪塑料蝶閥

CPVC渦輪蝶閥-D371X渦輪塑料蝶閥-CPVC手柄式蝶閥-D71X塑料蝶閥-D71X-10S CPVC蝶閥 概述

閥體重量輕、耐腐蝕性強，

例如：純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、

酸堿和化學溶液系統等多個行業。

CPVC渦輪蝶閥-D371X渦輪塑料蝶閥-CPVC手柄式蝶閥-D71X塑料蝶閥-CPVC蝶閥 優點：

外型結構緊湊美觀

本體重量輕容易安裝

耐腐蝕性強，應用范圍廣

材質衛生無毒

耐磨損、容易拆卸，維護簡單易行

●適用流體：水、空氣、油類、腐蝕性化學液體

CPVC渦輪蝶閥-D371X渦輪塑料蝶閥-CPVC手柄式蝶閥-D71X塑料蝶閥-CPVC蝶閥零件材質表：

NO	名稱	材質
1	閥體	FRPP、PVDF、CPVC
2	閥瓣	FRPP、PVDF、CPVC
3	閥桿	1Cr18Ni9Ti 45#
4	閥座	EPDM、FPM
5	O型圈	EPDM、FPM
6	手柄	ABS
7	螺母	EPDM、FPM
8	定位板	1Cr18Ni9Ti

CPVC手柄式蝶閥-D71X塑料蝶閥 尺寸表：

CPVC渦輪蝶閥-D371X渦輪塑料蝶閥-

DN	D1	D2				D3	L1	H	H1	H2	n-￠	工作壓力（Mpa)	重量=Kg/臺
DN	D1	HG	JIS	DIN	ANSI	D3	L1	H	H1	H2	n-￠	工作壓力（Mpa)	FRPP	CPVC	PVDF
25	35	85	90	85	80	125	185	37	72	60	4-17	0.7	0.9	1.0	1.1
32	35	100				125	185	37	72	60	4-17	0.7	0.9	1.0	1.1
40	47	110	105	110	98.5	150	200	38	86	70	4-18	0.7	1.2	1.3	1.5
50	56	125	120	125	120	160	200	40	86	70	4-18	0.7	1.3	1.5	1.6
65	71	145	145	145	140	185	220	45	100	70	4-18	0.7	1.7	1.8	2.0
80	85	160	150	160	152	195	280	46	105	85	8-18	0.7	2.3	2.5	2.7
100	105	180	175	180	190	215	280	55	118	85	8-18	0.6	4.0	4.4	4.8
125	131	210	210	210	216	250	300	62	163	93	8-18	0.5	4.8	5.2	5.7
150	153	240	240	240	240.	285	300	67	176	93	8-22	0.5	5.5	6.1	6.5

注：1.本蝶閥系列法蘭孔徑按GB2555-81,1.0Mpa標準。也可按用戶要求按JIS,DIN,ANSI標準進行制作。

2.D71X-6F閥瓣為PVDF,密封為FPM,D71X-6S閥體閥瓣均為FRPP,密封EPQM通稱手柄式蝶閥.

注：為滿足各種防腐行業需要，密封的閥座可采用EPDM,FPM,IIR,GR等橡膠

塑料原材料名稱及適用溫度：

UPVC     硬聚氯乙烯    溫度-10 °C~70 °C

CPVC   氯化聚氯乙烯   溫度-40 °C~95 °C

RPP       增強聚丙稀     溫度-20 °C~90 °C

PVDF   聚偏二氟乙烯    溫度40 °C~140 °C
