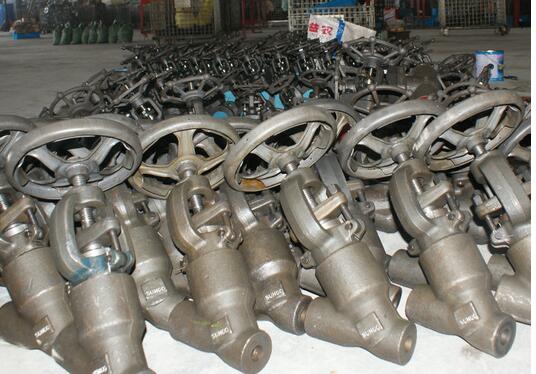

J65Y高壓鍛鋼焊接自密封Y型截止閥

『J65Y高壓鍛鋼焊接自密封Y型截止閥』供應商，本司供應的【高壓截止閥】質量先行、價格合理、售后服務較完善。『J65Y高壓鍛鋼焊接自密封Y型截止閥』適用于輕重工業及樓宇管道。流體前進的道路上，讓滄海閥門為您排憂解難！【高壓截止閥】可應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。產品名稱J65Y高壓鍛鋼焊接自密封Y型截止閥產品型號J

『J65Y高壓鍛鋼焊接自密封Y型截止閥』供應商，本司供應的【高壓截止閥】質量先行、價格合理、售后服務較完善。『J65Y高壓鍛鋼焊接自密封Y型截止閥』適用于輕

重工業及樓宇管道。流體前進的道路上，讓滄海閥門為您排憂解難！【高壓截止閥】可應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排

水、市政、機械設備配套、電子工業，城建等領域。

產品名稱	J65Y高壓鍛鋼焊接自密封Y型截止閥
產品型號	J65Y
公稱通徑	DN10-DN200mm
壓力范圍	16-32MPa
閥體材質	鑄鋼、鍛鋼、不銹鋼

J65Y高壓鍛鋼焊接自密封Y型截止閥有三種閥蓋設計，第一種是螺栓型閥蓋，通過凹凸面連接，采用不銹鋼帶與柔性石墨纏繞墊片，按需求也可采用環連接，第二種是焊接型閥蓋，通過螺紋密封后焊接，按需求也可直接采用剛性焊接，第三種是自密封閥蓋，通過螺紋與自密封閥蓋連接。

J65Y高壓鍛鋼焊接自密封Y型截止閥制造按

API 602,BS5352,ANSI/ASME B16.34.
試驗與驗收按API 598,標識按照MSS SP-25

J65Y高壓鍛鋼焊接自密封Y型截止閥性能特點：

（1）、閥體閥蓋為整體鍛制而成，強度高，造型美，材質好。

（2）、中腔采用自密封結構，壓力越高，密封性越好。不銹鋼自密封圈，拆裝方便，密封好。

（3）、閥桿表面經強致密耐磨處理，耐磨耐蝕，啟閉磨擦小，產品無外漏

J65Y高壓鍛鋼焊接自密封Y型截止閥結構型式

1、全通徑或縮徑；
2、明桿帶支架；
3、兩端自動調心的填料壓套；
4、用纏繞式墊片密封的螺栓型閥蓋、螺紋密封焊接型閥蓋，或自密封閥蓋
5、本體倒密封；
6、承插焊接ANSI/ASME B16.11;
7、螺紋端(NPT端)按ANSI/ASME B1.20.1。

J65Y/H-1500Lb主要外形及連接尺寸：

規格＼尺寸	D	D1	d	a	H	L	Do
15	24	56	15	37.5	315	190	200
20	32	56	19	37.5	315	190	200
25	38	56	24	37.5	315	190	200
32	48	82	30	37.5	435	220	240
40	52	82	34	37.5	435	220	280
50	66	90	42	37.5	480	250	320

J65Y/H-2500 Lb主要外形及連接尺寸：

規格＼尺寸	D	D1	d	a	H	L	Do
15	24	56	15	37.5	315	190	200
20	32	56	19	37.5	315	190	200
25	38	56	20	37.5	315	190	200
32	48	82	29	37.5	435	220	240
40	52	82	30	37.5	435	220	280
50	66	90	39	37.5	480	250	320

產品訂購須知:

1.用戶已確定閥門類型和型號（尤其是非標準型號）時，用戶應正確說明其型號的含義和要求。

2.用戶應根據樣本所列產品型號進行訂貨，如對產品項目有特別要求，請在訂單中說明：

1）結構長度2）法蘭標準3）閥門的結構形式：如通道全通徑或縮徑、體蓋連接形式4）閥門內件及對材料的其他要求5）壓力試驗、檢驗標準、標識及其他要求

3、當閥門使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關

4.本公司可以根據用戶的特定要求配置電動裝置,氣動驅動裝置。

5.本公司生產的各類閥門可以滿足訂單規定的各項要求，產品出廠前均逐一按要求的相關標準進行嚴格的檢驗和試驗。

6.滄海閥門所有產品質保時間為：客戶正式安裝使用12個月之內或產品出廠18個月之內。
