DZ41Y鍛鋼低溫法蘭閘閥

『DZ41Y鍛鋼低溫法蘭閘閥』供應商，本司供應的【低溫閘閥】質量先行、價格合理、售后服務較完善。『DZ41Y鍛鋼低溫法蘭閘閥』適用于輕重工業及樓宇管道。流體前進的道路上，讓滄海閥門為您排憂解難！【閘閥】可應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。 產品名稱DZ41Y鍛鋼低溫法蘭閘閥產品型號DZ11Y、DZ61Y、DZ

產品名稱	DZ41Y鍛鋼低溫法蘭閘閥
產品型號	DZ11Y、DZ61Y、DZ41Y
公稱通徑	DN15-50mm
壓力范圍	1.6-MPa-32.0MPa
閥體材質	鍛鋼

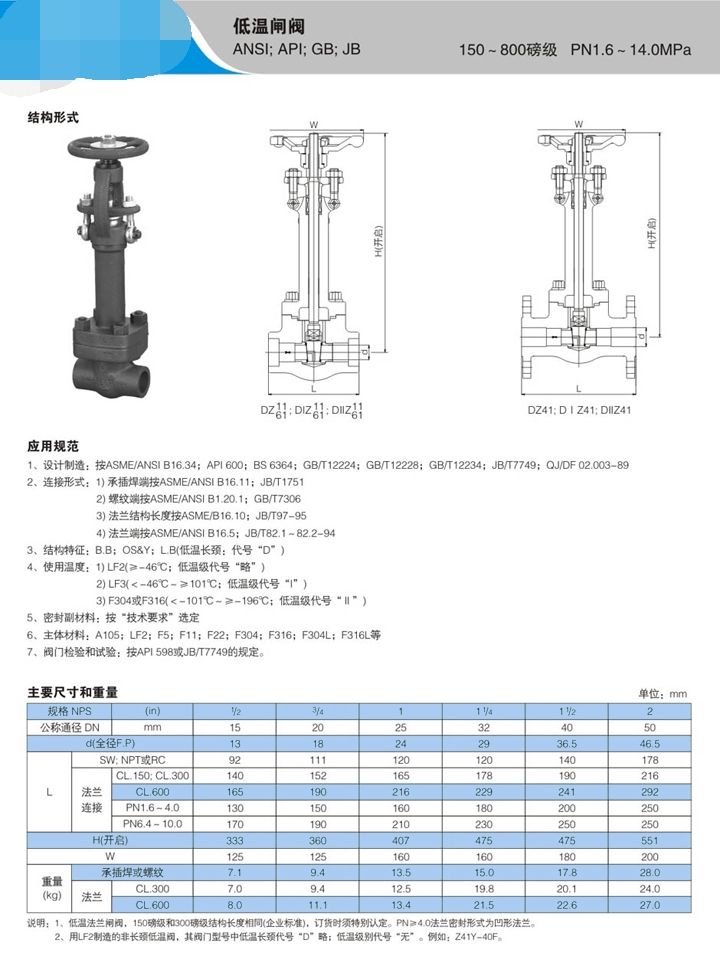

DZ41Y鍛鋼低溫法蘭閘閥產品概述：

型號：DZ61/41/11H/X

相關標準：ANSIB16.34API600API602
法蘭尺寸：ANSIB16.5
壓力溫度：ANSIB1.20.1
結構長度：ANSIB16.10
對焊連接尺寸：ANSIB16.11
檢驗與試驗：API598

DZ41Y鍛鋼低溫法蘭閘閥標準材質細表：

序號	零件名稱	AS to ASTM		SSto ASTM
序號	零件名稱	LF2	LF3	F304(L)	F316(L)
1	閥體	A350 LF2	A350 LF3	A182 F304(L)	A182 F316(L)
2	閥座	A276 420	A276 410	A276 304(L)	A276 316(L)
3	閘板	A350 LF2	A350 LF3	A182 F304(L)	A182 F316(L)
4	墊片	316夾柔性石墨		316夾PTFE
5	閥蓋	A350 LF2	A350 LF3	A182 F304(L)	A182 F316(L)
6	螺栓	A193 B7	A193 B7	A193 B8	A193 B8M
7	閥桿	A182 F6	A182 F6	A182 F304(L)	A182 F316(L)
8	填料	柔性石墨		PTFE
9	銷釘	A276 420		A276 304
10	活節螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
11	填料壓套	A276 410		A182 F304(L)	A182 F316(L)
12	填料壓板	A105	A182 F11	A182 F304(L)	A182 F316(L)
13	螺母	A194 2H	A194 4	A194 8	A194 8M
14	閥桿螺母	A276 420
15	潤滑墊片	A473 431
16	銘牌	SS
17	緊鎖螺母	A1942H	A1944	A1948	A1948M
18	手輪	A197
適用溫度		≥—40℃	≥—101℃	≥—196℃

注意:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定

CS=碳鋼;AS=合金鋼;SS=不銹鋼;

產品訂購須知:

1.用戶已確定閥門類型和型號（尤其是非標準型號）時，用戶應正確說明其型號的含義和要求。

2.用戶應根據樣本所列產品型號進行訂貨，如對產品項目有特別要求，請在訂單中說明：

1）結構長度2）法蘭標準3）閥門的結構形式：如通道全通徑或縮徑、體蓋連接形式4）閥門內件及對材料的其他要求5）壓力試驗、檢驗標準、標識及其他要求

3、當閥門使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關

4.本公司可以根據用戶的特定要求配置電動裝置,氣動驅動裝置。

5.本公司生產的各類閥門可以滿足訂單規定的各項要求，產品出廠前均逐一按要求的相關標準進行嚴格的檢驗和試驗。

6.滄海閥門所有產品質保時間為：客戶正式安裝使用12個月之內或產品出廠18個月之內。
